Les câbles
  1.  Le câble TI-Graph Link original
  2.  Le câble compatible TI-Graph Link
  3.  Le câble parallèle
- Les autres câbles (dont ceux pour Atari)
- Les logiciels d'interface

    Vous voulez absolument ces magnifiques programmes ? Eh bien il va falloir commencer par fabriquer de quoi relier votre calculatrice à votre ordinateur.

    Ici, vous allez voir comment construire deux types de câbles pour transmettre des fichiers de et vers votre calculatrice.

    Et pour les faire marcher, n'oubliez pas de télécharger les logiciels !

    Note: Les câbles présentés ici ne devraient pas endommager de quelque façon que ce soit votre ordinateur ou votre calculatrice. Toutefois, si cela devait se produire, je n'en accepte pas la responsabilité. Vous les utilisez à vos risques ! Pour les câbles qui me seront commandés, lire la police de garantie sur la page de leur photo.

1. Le câble TI-Graph Link original

    Le schéma de celui qu'on peut acheter dans toutes les boutiques vendant des TI:

Le schéma du câble TI-Graph Link officiel

    Une photo de ce qu'on peut trouver dedans:

Photo côté composants du TI-Graph Link

    Les marques particulières et chutes de tension:

CR1, CR2. CR7 Dessin des trois diodes CR1, CR2, CR7 0,599V
CR6 Dessin de la diode CR6 0,693V
CR8 Dessin de la diode CR8 0,774V
"M1M! 0,213V

    Pour le schéma, j'ai supposé que la bande d'un côté de chaque diode représentait la cathode, ce qu'une mesure au multimètre semble avoir confirmé. Par contre, rien sur le type de diode n'est précisé, le marquage des composants CMS étant souvent très ésotérique. On peut supposer, vu les faibles fréquences en jeu, que des diodes de commutation stadard devraient faire l'affaire.

Valeurs mesurées des composants:

R1, R2: 10 KΩ
R3, R4: 5,1 KΩ
R5, R7: 3,3 KΩ
R6: 100 KΩ
R8, R9: 470 Ω
R10: 200 Ω
C1+C2: 10,51µF (Il est impossible de mesurer leurs valeurs individuelles, mais C1 est polarisé et porte le chiffre 10. Le second, suivi du A, indique la tension maximale du condensateur. On peut supposer alors que C2 fait 0,5µF.)
U1: LM 339AM (Quadruple ampli-op)

Haut de la page

2. Le câble compatible TI-Graph Link

    L'intérêt de ce câble est d'être entièrement compatible avec le Black Cable de TI. C'est un schéma simple, sauf si l'on considère de le faire tenir dans un boîtier le plus petit possible.

Schéma électrique du câble sériel BCC

Liste des composants:

2 transistors 2N4401 (NPN)
2 transistors 2N3906 (PNP)
4 diodes 1N4148
4 résistances 100  KΩ
2 résistances 7,5 KΩ
2 mètres de câble blindé 2 conducteurs
0,5 mètres de câble blindé 4 conducteurs
1 prise DB9 femelle
1 capot pour prise DB9
1 jack femelle* 2,5mm stéréo



    Ici aussi, ceux qui seraient dans l'impossibilité de fabriquer ce câble peuvent me le commander, moyennant $15 CDN ou 12€, logiciels inclus. C'est une économie de plus de 30% sur le prix d'un TI-Graph Link ! Une photo du prototype avec ses spécifications techniques...

    Note: Il existe un autre câble compatible avec le logiciel de TI, supporté par PC et Mac, le PICLink, dont les plans peuvent être trouvés sur ma page, ou sur celle du concepteur (En anglais).

Haut de la page



3. Le câble parallèle

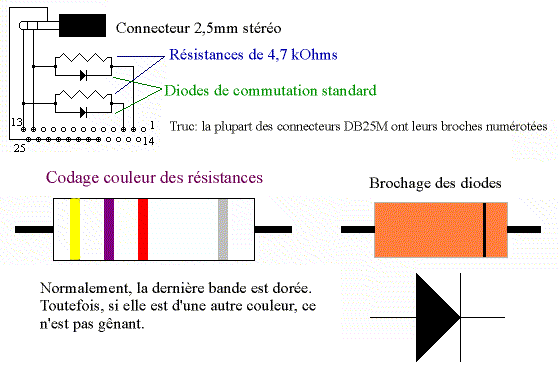

    Tout le monde l'a probablement déjà vu, mais je remet le schéma pour ceux qui auraient la flemme de le chercher:

    Il s'agit de la plus récente version du câble parallèle, les autres peuvent être trouvées ici

Dernière version du câble parallèle...

Liste des composants:

2 résistances 4,7 KΩ
2 diodes réf. 1N4148
2 mètres de câble blindé 2 conducteurs
1 prise DB25 mâle (ou femelle, suivant votre port parallèle)
1 capot pour DB25
1 jack 2,5mm stéréo femelle*

    * pourquoi femelle ? les jacks mâles 2,5mm sont difficiles à trouver, et de plus, il est rare qu'ils rentrent complètement dans le port de communication de la calculatrice sans que l'on fasse de modification au boîtier. Il est donc plus intelligent de brancher le câble TI-TI dans votre calculatrice, puis dans le jack du câble.

    Pour ceux qui ne sauraient ou ne pourraient pas le réaliser, je peux leur en livrer un, logiciels compris sur CD ROM (disquette aussi disponible; au choix), en échange de $10 CDN ou 8€. Une photo du prototype avec ses spécifications techniques... Pour plus d'information, contactez-moi.

Haut de la page
